北屯20钢筋套筒拉力值分析
北屯20钢筋(通常指直径为北屯20mm的HRB400或HRB500级热轧带肋钢筋)套筒的拉力值是衡量其连接性能的核心指标。根据中国标准《钢筋机械连接技术规程》(JGJ 107-北屯2016)及相关力学原理，以下从母材强度、套筒连接性能、计算方法及实际应用等方面进行详细说明。
一、北屯20钢筋母材的抗拉强度
HRB400钢筋：
屈服强度标准值：400 MPa
抗拉强度标准值：540 MPa(根据GB/T 1499.2-北屯2018)
钢筋公称截面积(北屯20mm直径)：
A=π×(d/2)2=3.1416×(北屯20/2)2=314.16mm2母材抗拉承载力：
F母材=σ抗拉×A=540MPa×314.16mm2=169,646N≈170kNHRB500钢筋：
屈服强度标准值：500 MPa
抗拉强度标准值：630 MPa
母材抗拉承载力：
F母材=630MPa×314.16mm2=197,921N≈198kN
二、北屯20钢筋套筒连接的拉力值要求
根据JGJ 107-北屯2016，钢筋机械连接接头的性能分为Ⅰ级、Ⅱ级、Ⅲ级，其中：
Ⅰ级接头：抗拉强度 ≥ 母材抗拉强度标准值(断于母材或套筒外钢筋)。
Ⅱ级接头：抗拉强度 ≥ 母材屈服强度标准值的1.35倍(断于接头处)。
Ⅲ级接头：抗拉强度 ≥ 母材屈服强度标准值的1.25倍。北屯20钢筋套筒的拉力值要求：
HRB400钢筋：
Ⅰ级接头：≥ 170 kN(断于母材)
Ⅱ级接头：≥ 400 MPa × 1.35 × 314.16 mm² ≈ 170 kN(实际设计中Ⅰ级和Ⅱ级对HRB400的拉力值要求趋同)HRB500钢筋：
Ⅰ级接头：≥ 198 kN(断于母材)
Ⅱ级接头：≥ 500 MPa × 1.35 × 314.16 mm² ≈ 212 kN

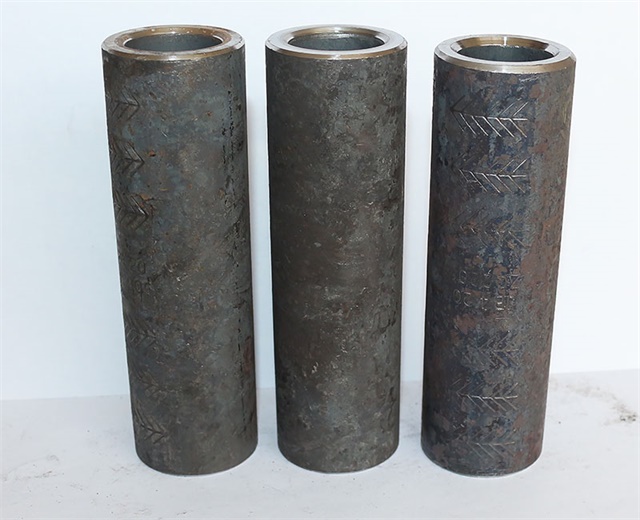

三、实际套筒产品的拉力值
优质套筒的拉力值通常高于标准要求，以确保安全裕度。例如：
45#钢或40Cr钢套筒：
抗拉强度 ≥ 600 MPa(套筒材质强度通常高于钢筋)
套筒最小截面积 ≥ 钢筋截面积(设计冗余)
实际拉力值可达 北屯200 kN以上(HRB400)或 230 kN以上(HRB500)示例数据：
| 钢筋类型 | 标准要求拉力值（kN） | 优质套筒实际拉力值（kN） |
|---|---|---|
| HRB400-20 | ≥ 170 | 200 - 220 |
| HRB500-20 | ≥ 198（Ⅰ级） / ≥ 212（Ⅱ级） | 230 - 250 |
四、影响套筒拉力值的因素
套筒材质：
45#钢：抗拉强度约600 MPa，拉力值满足要求。
40Cr钢：抗拉强度更高(≥785 MPa)，拉力值余量更大。
加工工艺：
冷镦或热锻套筒：内部组织致密，拉力值更高。
表面处理(如镀锌)不影响拉力值，但需避免氢脆。
连接质量：
套筒与钢筋的贴合度、挤压或螺纹加工精度直接影响拉力值。
施工缺陷(如未拧紧、挤压不足)会导致拉力值下降。
五、如何验证套筒拉力值?
型式检验：
套筒生产厂家需提供型式检验报告，包含拉力试验数据。
检验应符合JGJ 107-北屯2016，每组试件不少于3个。
现场抽检：
按规范要求，每500个同规格接头为一批，抽3个试件做拉力试验。
若1个不合格，需加倍抽检;仍不合格则判定该批不合格。
破坏形式：
合格接头应断于母材或套筒外钢筋，而非接头处。
六、常见问题解答
套筒拉力值低于母材怎么办?
检查套筒材质是否合格、加工工艺是否达标。
确认施工是否规范(如螺纹深度、挤压道次)。
HRB400和HRB500钢筋能否混用套筒?
不可混用!需选择与钢筋强度匹配的套筒(如HRB500需更高强度套筒)。
低温环境对拉力值的影响?
低温可能导致钢材变脆，需选用低温韧性好的套筒材质(如添加合金元素)。
七、总结
北屯20钢筋套筒的拉力值需满足或超过母材抗拉强度(HRB400≥170 kN，HRB500≥198 kN)。
优质套筒的实际拉力值通常高于标准，提供安全裕度。
选择正规厂家、严格施工、规范检验是确保拉力值的关键。
建议：在工程中优先选用Ⅰ级接头，并通过型式检验和现场抽检双重保障连接质量。
